1．特点

背隙少，抗冲击性强
因为采用通过弹簧压力进行扭矩传递的定压方式，所以背隙小且抗冲击力强的结构坚固。即使启动·停止·正反转频繁也可安心使用。
稳定的速度
因为是超精密加工的零件，即使在全变速范围内长时间或变化负载下，其旋转偏差极小、静音且几无振动。
高效率·长寿命
通过几颗行星齿来分散扭力的结构和合成润滑油的使用，同时实现高扭矩·低面压·宽范围变速下的长寿命。
同等级中尺寸最小
无空间浪费的独特结构，零件数很少，在小型和轻型的同等级产品中尺寸最小。

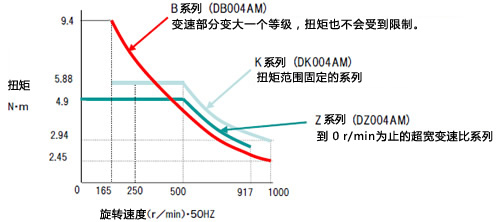

2．K，Z，B 各系列通过用途进行区分

K，Z，B 各系列通过用途进行区分
系列特性用途容量(kW)変速範囲
K定扭矩型传输机
泵驱动		0.1～0.751:6
Z宽范围变速0回转0.2～3.70～∞
B定马力型加工机械
定动力负荷		0.4～5.51:4

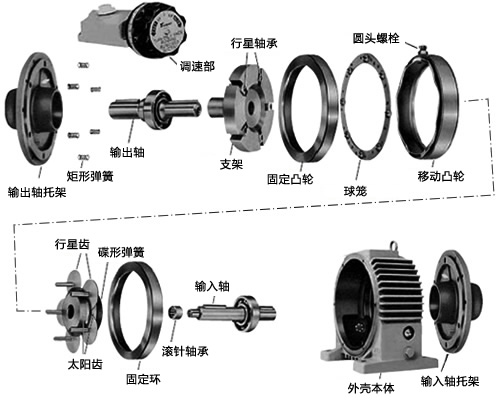

3．构造

构造

4．型号表示举例

型号表示举例
(1) 系列名
K: K系列(定转矩型)
B: B系列(定马力型)
Z: Z系列(超宽变速比型)
(2) 容量代号
007: 0.75kW
037: 3.7kW
(3) DISCO 安装方式
A: 底脚安装
F: 法兰安装(含带安装底脚的减速机）
(4) 驱动部形式
M: 4极标准电机直连形（IE1）
ME: 4极最高级别电机直连形（IE3）
无记号: 双轴型
(5) 减速部代号
R: R形减速机(1段减速)
T: T形减速机(2～3段减速)
(6) 減速比表示記号
30: 1/30
100: 1/100
(7) 减速比表示代号
A: 底脚安装
F: 法兰安装
VD: 垂直法兰安装
VDCFI: 垂直法兰安装带冷却风扇
无代号: (通过变速机的底脚安装)

5．标准机型 (K系列)

电机容量 三相 (kW)基本形减速机付
0.1无减速机1/2.5～1/50
0.21/2.5～1/3600
0.41/2.5～1/3600
0.751/2.5～1/3600
1.51/2.5～1/1500
2.21/2.5～1/470
3.71/2.5～1/270
5.51/2.5～1/270
7.51/2.5～1/180
